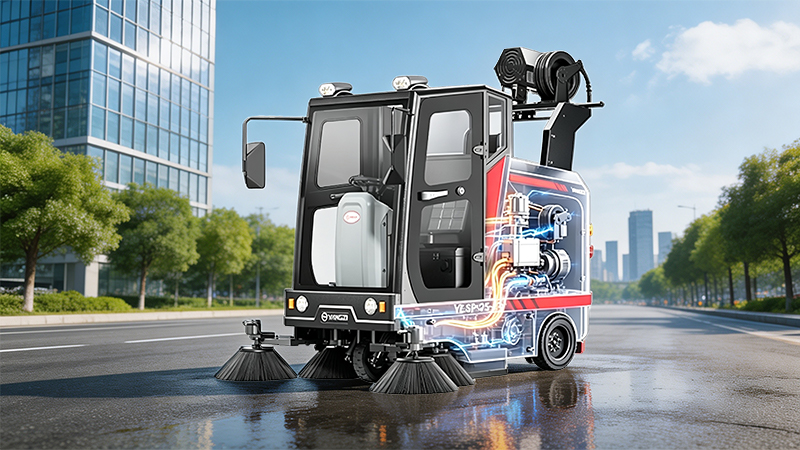

扬子YZ-SP25-13扫地机动力系统与后桥驱动架构深度解析

作为工业与商业清洁领域的重型作业设备，驾驶式扫地机的动力系统设计直接决定了其清扫效率、爬坡性能、续航能力以及整机的使用寿命。扬子YZ-SP25-13型驾驶式扫地机在动力传动拓扑上采用了典型的一体化后桥驱动（Rear-Axle Drive System）架构。本文将从机械工程、电气传动、动力学分配及热管理等专业维度，对YZ-SP25-13的后桥驱动系统进行全方位的深度技术解析，阐述其在复杂工况下的力学表现与控制逻辑，为清洁设备的选型与应用提供权威的技术工程参考。

一、 工业扫地机动力需求工况剖析与驱动拓扑选择

在设计或评估一款工业级驾驶式扫地机时，其动力系统面临的工况远比常规电动作业车辆复杂。扫地机不仅需要提供整机行走的驱动力，还需要在行走的同时，为前边刷、中滚刷、吸尘风机以及振尘系统提供稳定的电能（或机械能）输出。

1. 复杂工况下的载荷特性

• 高滚动阻力与恒定低速巡航： 工业扫地机通常在水泥地面、沥青路面、环氧地坪或粗糙的毛石地面作业。为了保证清扫率，其作业速度通常限制在3~8 km/h的低速区间。此时，轮胎与地面的滚动阻力系数较大，需要驱动系统在低速状态下持续输出高扭矩。
• 频繁启停与坡道作业： 仓储物流中心、地下车库、大型厂区普遍存在坡道（通常在15%~20%之间）。扫地机在满载垃圾（配重增加）的情况下进行坡道启停、倒车作业，对动力系统的瞬间过载能力和制动安全性提出了极高要求。

2. 为什么选择后桥驱动？

在传动拓扑学中，驱动方式主要分为前轮前驱（FF）、前轮转向一体驱动、以及后轴后桥驱动（FR布局演变）。扬子YZ-SP25-13采用后桥驱动主要基于以下工程学考量：

• 轴荷分配与附着力优化： 扫地机的垃圾箱（滚刷收集机构）通常设计在车体中部或后部，水箱及电池组等重载部件也多集中于车体中后方。采用后桥驱动，能够使车辆在满载或爬坡时，重心后移，增加后轮的法向压力，从而显著提升驱动轮的地面附着力（Attachment Force），避免前驱结构常出现的工况下打滑现象。
• 转向机构与驱动机构解耦： 前轮负责大角度转向（保证设备在狭窄通道内的灵活性与最小转弯半径），后轮负责纯粹的动力输出。这种解耦设计降低了前轮三合一机构（转向+驱动+悬挂）的机械复杂度，避免了转向时传动轴万向节的角度限制，提高了系统的机械可靠性。

二、 YZ-SP25-13后桥驱动系统的核心硬件架构与机电耦合

扬子YZ-SP25-13的动力系统由高效动力电池组、智能化电机控制器（变频器/调速器）、高性能无刷/交流异步驱动电机以及集成式后变速差速桥共同组成。

1. 集成式一体化后桥（Differential Axle Bed）

YZ-SP25-13废除了传统的“电机+传动轴+独立差速器”的分体式设计，转而采用集成式一体化齿轮减速箱差速后桥。

• 结构优势： 电机直接横置或纵置连接在后桥齿轮箱上，通过二级或三级齿轮高精度减速传动，直接将扭矩传递至两侧半轴。这种高集成度结构将机械传动链缩至最短，传动效率通常可达到92%~95%，大幅减少了因传动轴振动和万向节摩擦造成的能量损耗。
• 机械差速器（Mechanical Differential）： 内置高强度行星齿轮差速器。当扫地机进行沿边清扫、绕桩或在车库拐角内转弯时，差速器根据左右驱动轮受到的地面阻力差异，自动分配两侧车轮的转速。这保证了车辆在转弯时不会发生轮胎拖拽和地面划伤，尤其保护了高价值的环氧地坪不受损坏。

2. 驱动电机：高扭矩密度与宽调速范围

作为后桥的动力源，YZ-SP25-13所配置的驱动电机在电磁设计上进行了专项优化：

• 低速大扭矩特性： 采用高剩磁、高矫顽力的永磁材料（如钕铁硼）或优化的电枢绕组设计，使其在启动和低速阶段（0~500 rpm）即可输出额定扭矩的2~3倍作为启动过载扭矩，直接应对坡道起步和越障工况。
• 无刷化与高防护等级： 工业级无刷或交流电机免去了碳刷磨损与火花隐患，降低了后期维护成本。整机驱动电机防护等级通常达到IP54或IP65，能够有效阻绝清扫作业中产生的高浓度粉尘及地面溅水，防止电机因异物侵入导致短路或退磁。

三、 电控系统控制算法与动力学分配

后桥驱动系统的优秀机械硬件必须依赖于精准的电控大脑才能发挥最大效能。YZ-SP25-13的电机控制器采用了先进的控制策略。

1. 矢量控制（FOC）与转矩电流解耦

控制器通过采集电机三相电流与转子位置信号，利用坐标变换（Clark变换与Park变换），将三相静止坐标系下的交流电解耦为旋转坐标系下的励磁电流和转矩电流。

• 在非高速运行的清扫工况下，强制控制励磁电流为零，使得电机的输出转矩与转矩电流形成纯粹的正比例关系。
• 这种控制方式带来了极高的动态响应速度（毫秒级）。当扫地机从平路突变到爬坡工况时，控制器能在微秒级时间内感知到电机转速失速趋势，迅速加大转矩电流输出，保持整机作业速度的恒定（定速巡航清扫），从而确保单位面积内的清扫质量均一。

2. 斜坡起步防溜坡（Hill-Start Assist）逻辑

在地下车库坡道清扫时，设备停机后再启动极易发生物理溜坡。YZ-SP25-13的电控系统具备零速驻坡与电子刹车联动技术：

• 当压力传感器或角度传感器感知到坡道停机指令时，控制器输出微弱电流维持电机处于“零转速堵转”状态，提供锁止转矩。
• 再次启动时，控制器先建立起足够的正向驱动转矩，再平反释放机械驻车制动器（电磁抱闸），实现全过程无缝衔接，杜绝了物理溜坡带来的安全隐患。

3. 再生制动与能量回收（Regenerative Braking）

在后桥驱动结构中，当车辆减速、下坡或释放油门踏板时，由于惯性，车轮反向带动后桥减速箱及电机旋转。此时，电机由“电动状态”转变为“发电机状态”。

• 控制器通过反向变频技术，将电机产生的反向电动势进行整流滤波，转化为直流电并逆向充入动力电池组。
• 这一动态过程不仅充当了电子辅助制动（减少了机械刹车片的磨损与热衰减），更提升了整机单次充电的续航里程，整机系统能量利用率可提高8%~12%。

四、 动力系统热管理与耐久性工程设计

长时间的高负荷低速清扫作业会导致电机和齿轮箱内部热量快速聚集。若热管理失效，将引发电机绝缘层老化、永磁体不可逆退磁以及减速箱润滑油劣化。YZ-SP25-13在动力系统的耐久性设计上采取了多重防护机制。

1. 传动系统的物理散热与润滑

• 铝合金高导热壳体： 后桥齿轮箱与电机外壳采用一体压铸铝合金材料，表面设计有加密的纵向散热鳍片。借由车辆行驶时的空气对流，快速将内部轴承摩擦热、机电铜损及铁损热量导出。
• 工业级重载齿轮油： 减速箱内部采用全浸润式飞溅润滑，选用高黏度指数、抗极压的工业齿轮油。在高温高压工况下，润滑油膜不易破裂，保障了齿轮啮合面长达数千小时的零异常磨损。

2. 电气智能过热降额保护（Thermal Derating）

电机内部关键绕组处集成了温度传感器（如PT100或NTC热敏电阻），数据实时上传至主控制器。

• 预警阶段： 当温升超过设定安全阈值（例如85℃）时，系统不会立即断电停机，而是启动智能化降额算法，按比例限制电机的最大过载电流。
• 保护阶段： 若温升持续恶化达到极限临界点，系统将切断动力输出并进行声光报错，强制保护核心电气资产免受毁灭性烧毁。

五、 技术总结与技术参数矩阵

综上所述，扬子YZ-SP25-13驾驶式扫地机的动力系统并非简单的组件拼凑，而是从工况载荷分析出发，采用后桥驱动拓扑，通过一体化机械差速桥、无刷高扭矩电机以及电控FOC矢量的深度融合，打造出的一套高可靠性、高能量利用率、强适应性的机电一体化驱动方案。这种科学的设计确保了该设备在面对工业厂区、重尘仓库、多坡度车库等严苛环境时，依然能够提供长效、稳定、高弹性的动力输出。

关键技术特性一览表
